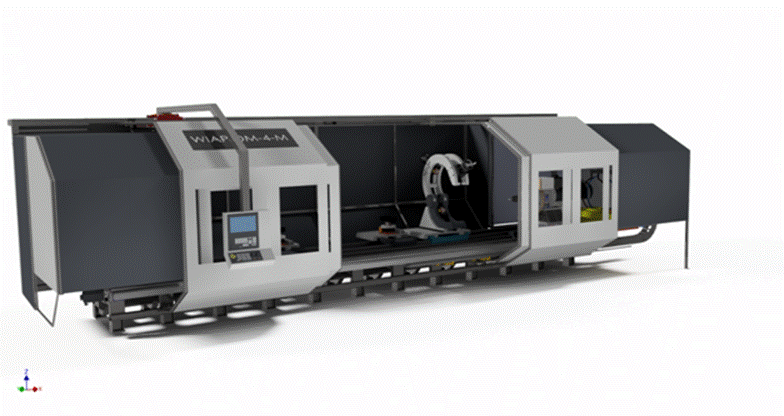

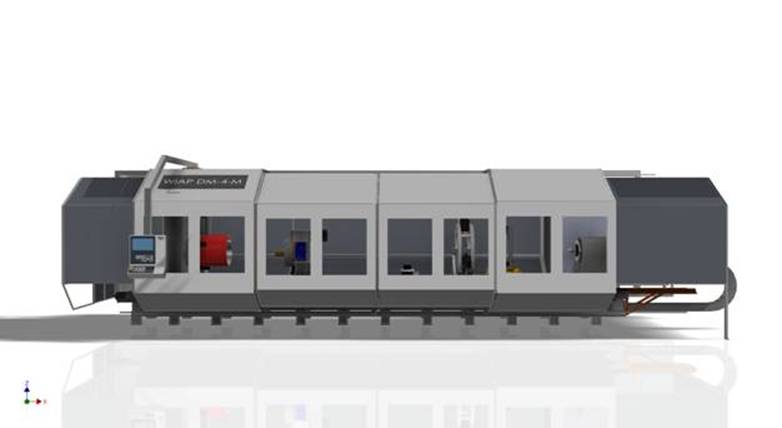

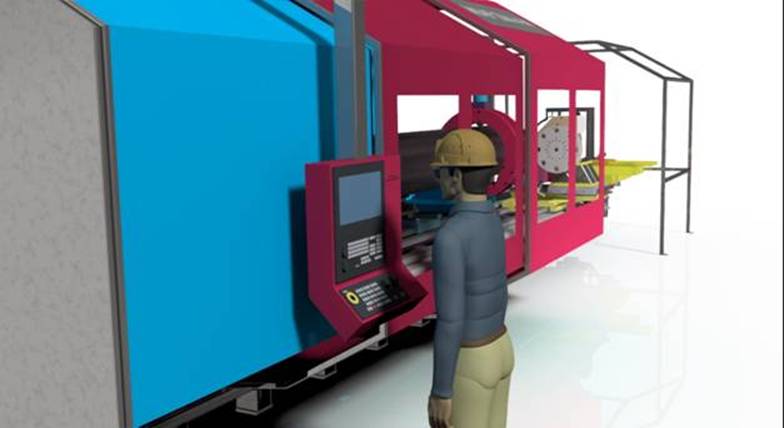

Grossdrehmaschine WIAP DM5M

Arbeitsbereich

Spitzenweite                               6000 mm

Spitzen Höhe                              500 mm

Max Drehdurchmesser               900 mm

Planhub                                      550mm

Längshub                                   6100mm

Maschinenbett

Robuste Schweißkonstruktion, mit vibrationsgedämpften Zwischenräumen
Die WIAP® MEMV®-Technologie entspannt die Konstruktion und optimiert die Herstellung.
Die Entwicklung basiert auf früheren Patenten der WIAP AG.

Auslegung

Spindellagerrung NN und Schrägkugellager

Lünette und Reitstock ausgelegt für ein Werkstück Gewicht von 20 Tonnen

Spindelstock

Mit vibrationsgedämpften Zwischenräumen WIAP® MEMV® entspannt

Spindelnase DIN 55021 / Grösse 20

(412 bei Konus)

Durchmesser im vorderen Lager 540 mm

Vorbereitung für C Achsantrieb mit eigenem Motor, Scheiben Bremssystem integriert

Hauptantrieb

Spindelantrieb                  90 Kw/1100 Nm

Drehzahl ohne Getriebe   20 bis 700

Drehmoment                    4400 Nm

Mit Getriebe    Stufe 1     350  RPM

Stufe 2     560 RPM

Stufe 3     1400 RPM

   Drehmoment Stufe 1    11000 Nm

   Drehmoment Stufe 1    6875   Nm

   Drehmoment Stufe 1    2750   Nm

Z Schlitten System

Mit vibrationsgedämpften Zwischenräumen WIAP® MEMV® entspannt

Führung 60 x 120

Einsatzgehärtet geschraubt

ca. 60 HRC

Schlittenbreite 1 /1,5

Schlitten luftunterstützt

MEMV VDSF gedämpft

Eilgang Geschwindigkeit Z Achse

8 Meter ausgelegt für 16 Meter

Alternativ können auch Rollenführungen gewählt werden,

dann sind höhere Vorschub Geschwindigkeiten auch möglich

X Schlitten System

Führung 50 x 90

Einsatzgehärtet geschraubt

Schlittenbreite 1 /1

Eilgang Geschwindigkeit X Achse

8 Meter ausgelegt für 16 Meter

Alternativ können auch Rollenführungen gewählt werden,

dann sind höhere Vorschub Geschwindigkeiten auch möglich

Werkzeug Träger Revolver

Zwischen Konsole

Vibrationsgedämpft WIAP® MEMV® entspannt

Anzahl Werkzeug Positionen 8

(Wahlweise auch 12 möglich)

Aufnahme VDI 60

Wahlweise mit und ohne Werkzeugantrieb

Reitstock

Reitstock ganzes Gehäuse

Vibrationsgedämpft WIAP® MEMV® entspannt

Pinolen Durchmesser                    500 mm

Pinolen Hub                                  400 mm

Pinole mit eigener Lagerung

Durchmesser im Vorderen

Lager                                            420mm

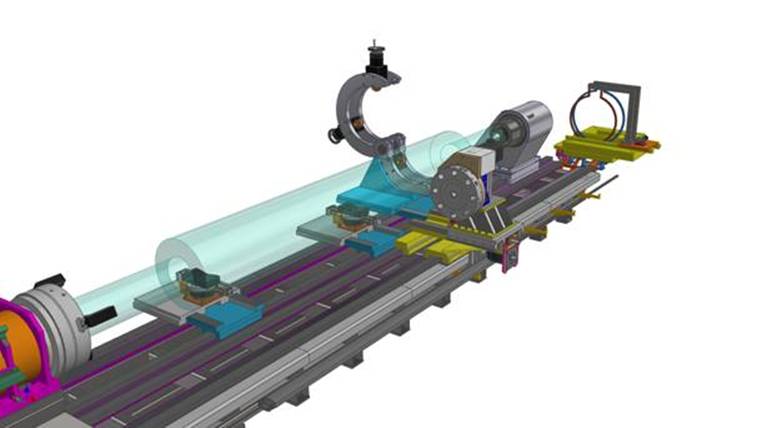

Lünetten

Aufbau Vorrichtung

Vibrationsgedämpft WIAP® MEMV® entspannt

Lünette  Typ 1                              200-600 mm

Lünette  Typ 2                              300-700 mm

Lünette  Typ 3                              500-900 mm

Andere Abmessungen auch möglich

Schmierung

Impuls Schmierung für X und Z Achse und Kugelrollspindeln oder Zahnstangenantrieb 5 Liter Tank

Spindelstock Schmierung mit Ölfilter und Niederdruck weniger 2 Bar

Pneumatik

Anschluss 6 Bar 30 L / min.  max. mit Druckspeicher

Luftabsperrung bei stromloser Maschine

Kühlmitteleinrichtung

Inhalt 1250 Liter

Pumpenleistung 1,7 KW

Fördermenge 20 Liter bei 6 Bar

Automatischer Pumpe Start Timer für die Wasserstandzeit Erhöhung

Elektroanschluss

Anschlusswert gesamt                   100 KW

Spannung                                       400 Volt

Frequenz                                        50 Hz

Absicherung                                  120Amp.

Zulässige Spannungs

Schwankung                                  +/- 10%

Abdeckung Verschalung

Alle Führungen haben eine Führungsabdeckung

Schutzverkleidung besteht aus einer robusten Rohrahmen Konstruktion
