Zusammenfassung
Die Erfindung bezieht sich auf seine Bearbeitungsmaschine zur Bearbeitung von Werkstücken. Diese weist einen Spindelstock (1) auf, der bezüglich seiner Ausrichtung um eine horizontale Achse rotierbar (7) und höhenverstellbar (8, 9) an einem Turm (2) angeordnet ist. Der Turm (2) ist seinerseits beweglich, insbesondere um eine vertikale Achse rotierbar (10) und in mindestens einer horizontalen Bewegungsachse bewegbar (11). Dadurch lässt sich der Spindelstock (1) beliebig ausrichten und steuern. Der Spindelstock (1) weist ein Einrichtung zum lösbaren befestigen entweder eines durch Drehen zu bearbeitenden Werkstücks oder eines Werkzeugs, wie ein Bohrwerkzeug oder Fräswerkzeug, oder einer dieses Werkzeug tragende Werkzeughalterung. Das Maschinenbett (3) kann aus hohlen Trägern bestehen, beispielsweise Doppelrohre, wobei ein ringartiger Hohlraum gebildet ist mit einem Füllstoff gefüllt ist. Diese Bearbeitungsmaschine ist vielseitig zur Bearbeitung unterschiedlicher Werkstücke einsetzbar. Dadurch ist sowohl eine maximale Flexibilität im praktischen Einsatz als auch eine hohe Automatisierbarkeit und Bearbeitungspräzision gewährleistet.
Bild 15: Fig. 4 – Horizontale CNC-Drehmaschine – Spindelstock geschwenkt zur Reitstockseite Der Spindelstock ist zur Reitstockseite geschwenkt, um eine präzise Bearbeitung zu ermöglichen. Ansicht: Von vorne links.
Bild 11: Fig. 1 – Vertikale CNC-Drehmaschine mit obenliegendem Spindelstock Die vertikale CNC-Drehmaschine ist mit einem obenliegenden Spindelstock ausgestattet. In der Turmstellung 270° erfolgt die Bearbeitung für vertikales Drehen. Ansicht: Von vorne links.
|

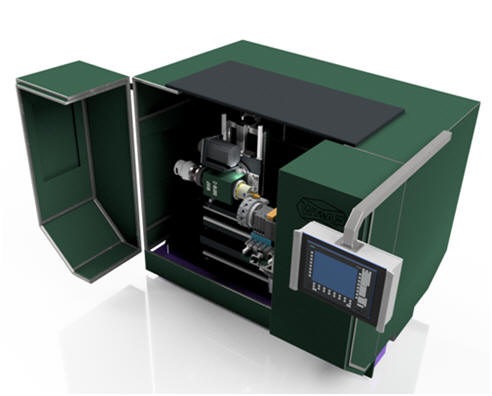

Bild 4: Darstellung 4 – Horizontale Drehmaschine mit Verschalung, offener Tür und offener Schwenktür Die horizontale Drehmaschine wird mit Verschalung, offener Tür und offener Schwenktür dargestellt. Die Schwenktür ist beidseitig angeordnet. Ansicht: Schräg von oben.
Bild 2: Darstellung 2 – Maschinenansicht mit Verschalung und geöffneter Tür Die Maschine wird mit Verschalung und geöffneter Tür gezeigt. Ansicht: Von vorne.
|
